Obliczanie i wizualizacja wiązki anten kierunkowych

Info

Poradnik bardziej dotyczy stacji projektu TK3K, które są wyposażone w anteny kierunkowe, ale obliczanie i wizualizacja szerokości wiązki może się przydać również z innych przypadkach.

Anteny projektu TK3K mogą posiadać następujące opisy:

TK3K PwKrk03 O

litera O oznacza, że stacja ma antenę dookólną, która nadaje we wszystkich kierunkach. Może być również taki opis:

TK3K PwKrk03 16/25

i na tym zapisie się teraz skupimy. Pierwsza liczba, czyli 16 to azymut podzielony przez 10. Jeśli chcesz otrzymać azymut magnetyczny, to 16 pomnóż przez 10, co da 160. Na kącie 160 leci główna wiązka anteny. Kolejna liczba, 25 to szerokość wiązki. Szerokość wiązki liczy się w następujący sposób:

25 dzielimy przez 2, wychodzi 12,5.

Potem:

160 - 12,5 = 147,5

160 + 12,5 = 172,5

Wychodzi na to, że antena ma wiązkę od kąta 147,5 do 172,5.

Wizualizacja wiązki na mapie

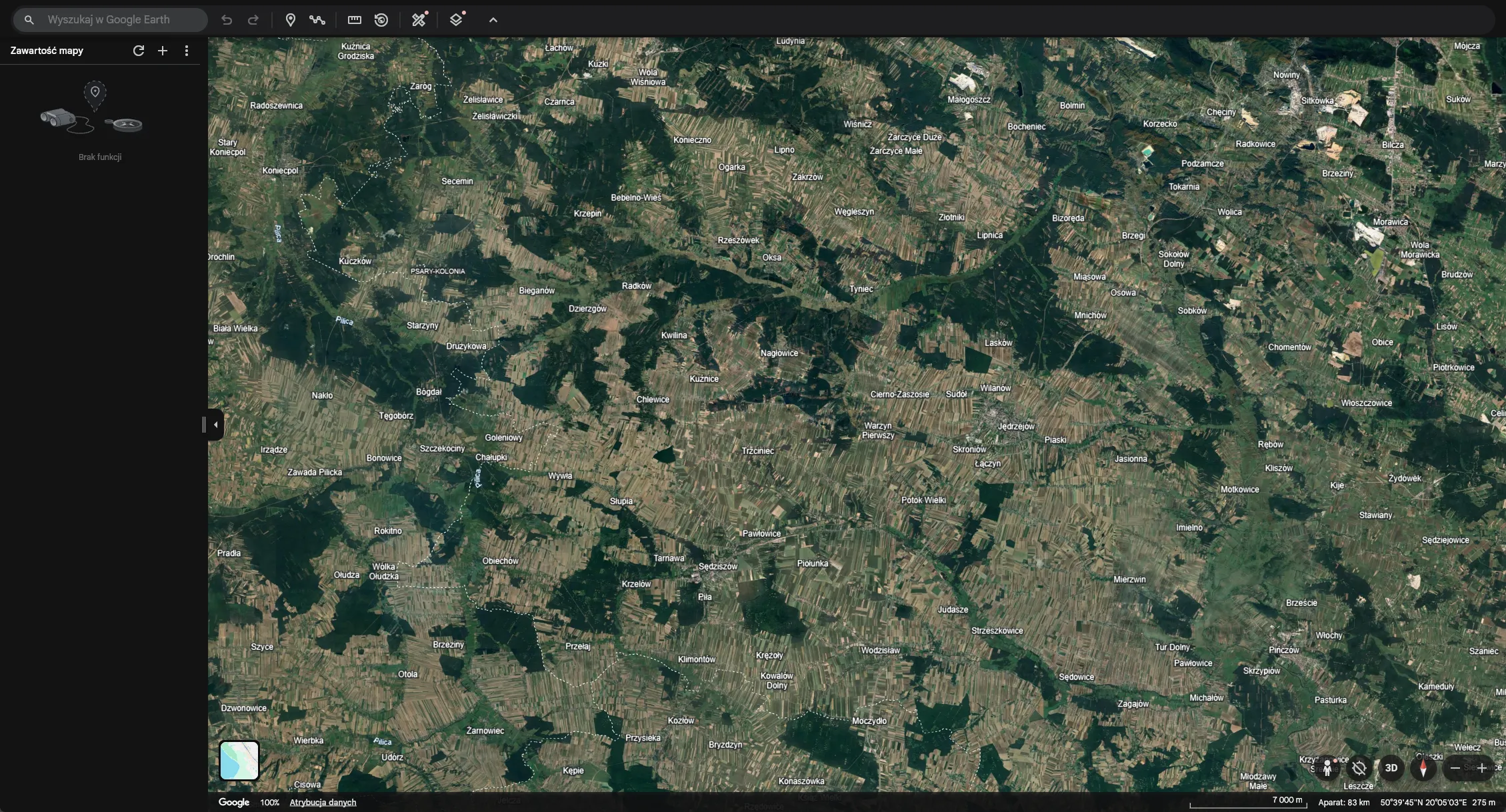

  1. Uruchom Google Earth. Wejdź na stronę Google Earth Web. Po załadowaniu strony będziesz musiał założyć projekt, aby pokazała się mapa świata.

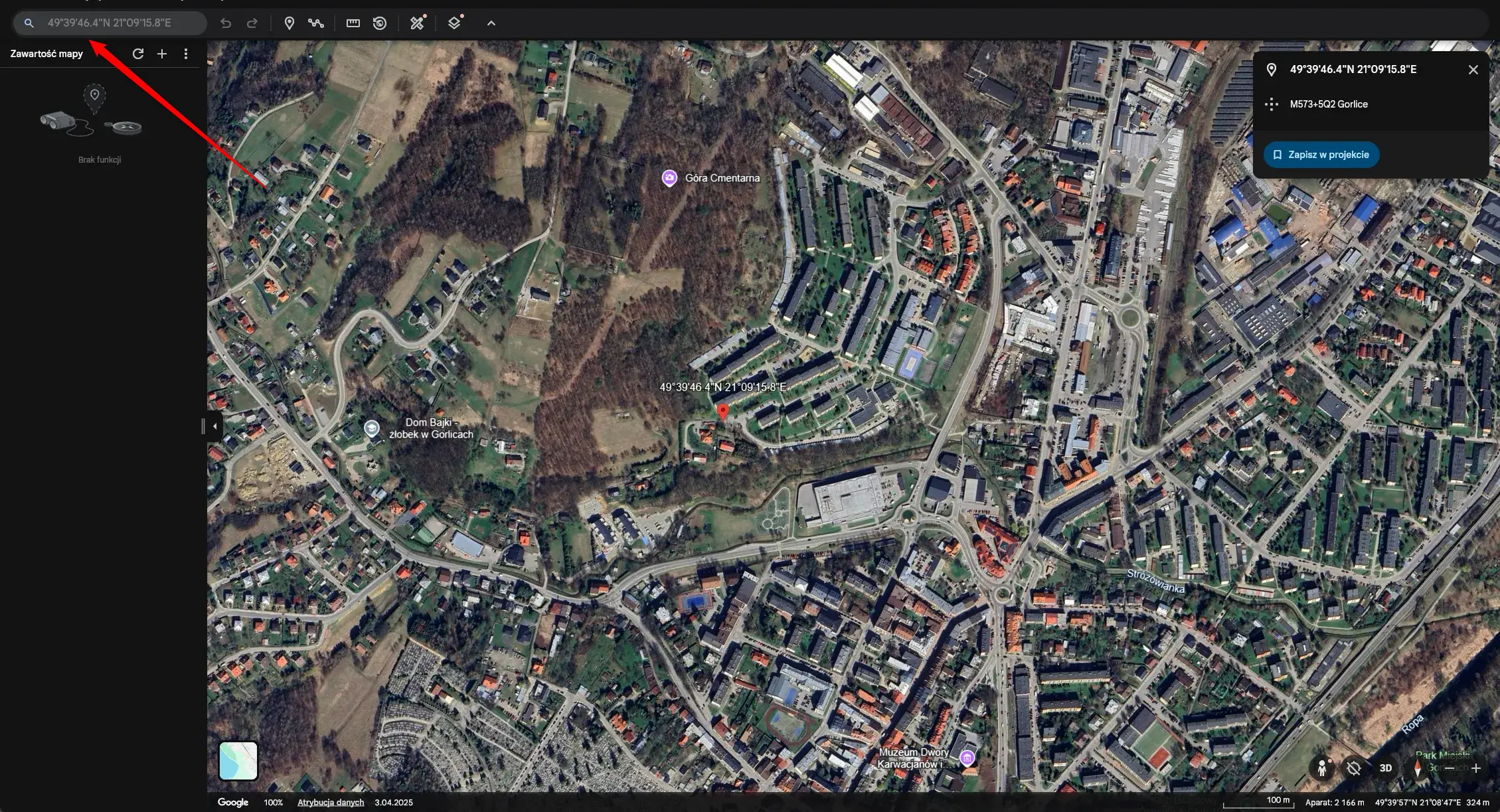

  2. Na oficjalnej mapie MeshCore , gdzie znajdują się opublikowane przez społeczność stacje, szukasz tej, która cię interesuje. Skopiuj jej GPS, a następnie w narzędziu Google Earth wklej współrzędne.

  3. Na mapie pokaże się stacja. Kliknij przycisk rysowania linii i rozpocznij rysowanie od miejsca, w którym znajduje się stacja:

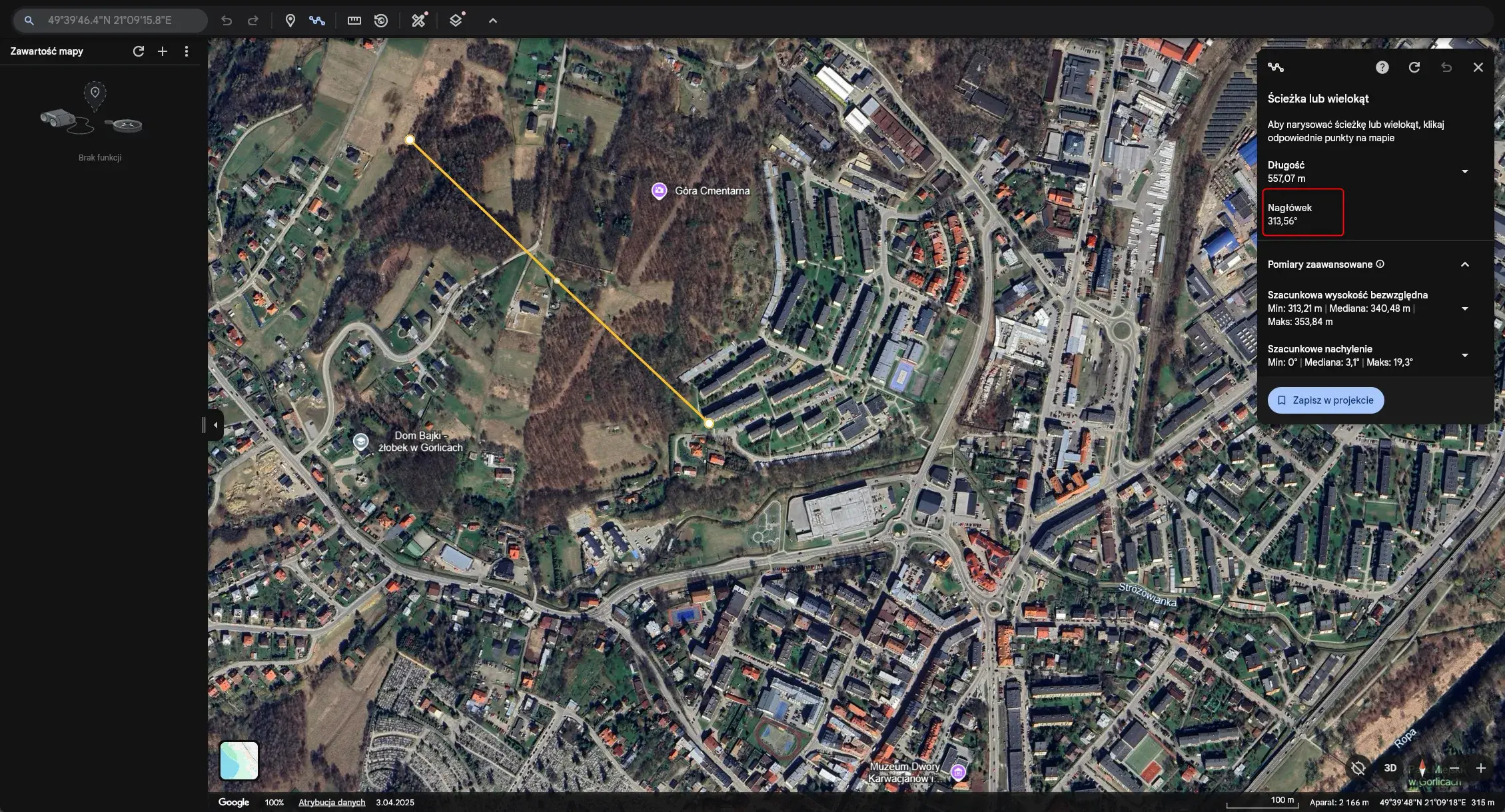

  4. Na samym początku narysuj linię byle jak. Po prawej stronie pojawi się okno z informacjami o rysowanej linii. Najważniejsza z nich to "Nagłówek".

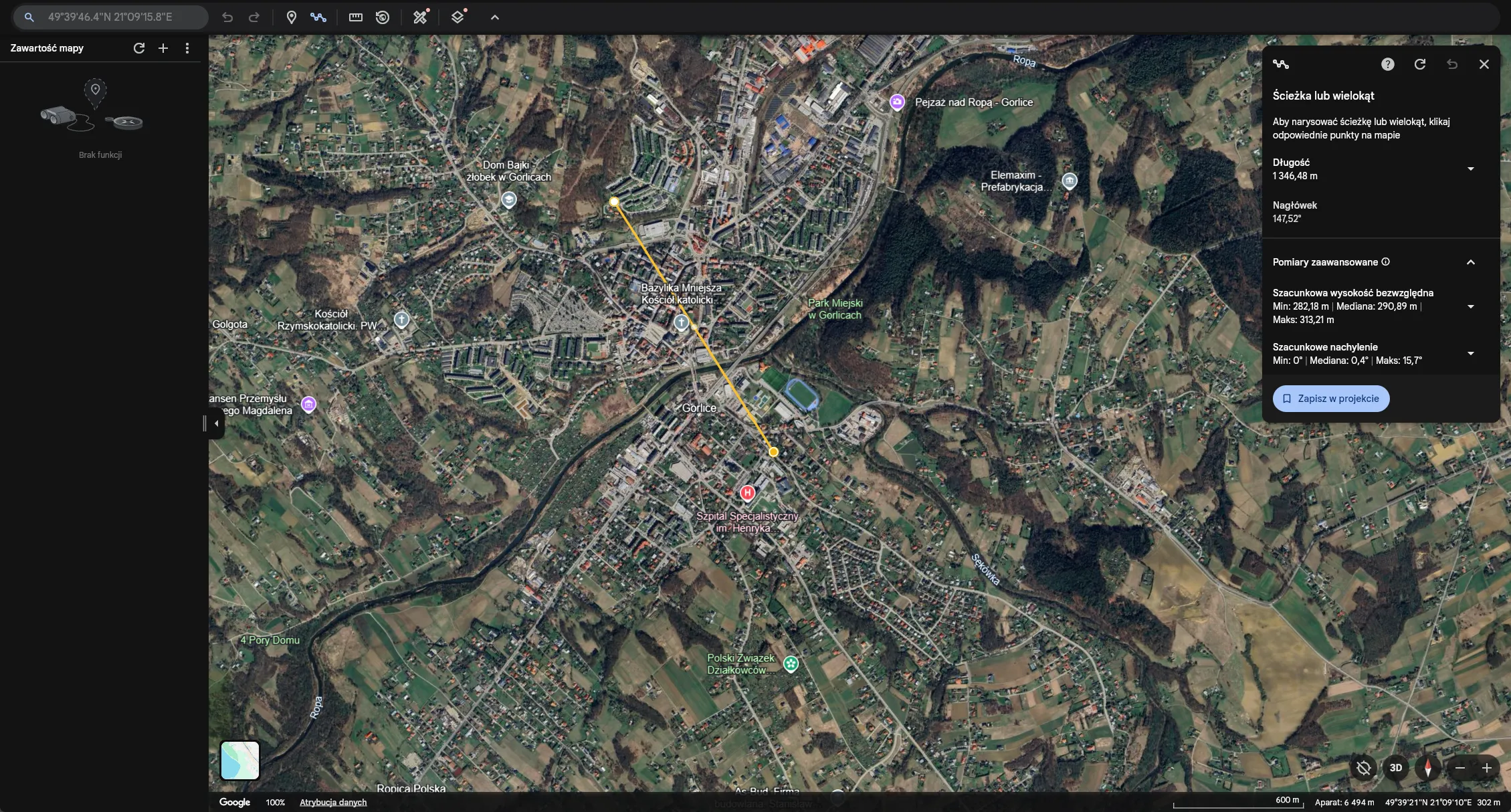

  5. Jedna z wartości musi wynosić 147,5. Złap więc za koniec linii i zacznij nią tak kręcić, aż nagłówek będzie wskazywał 147,5.

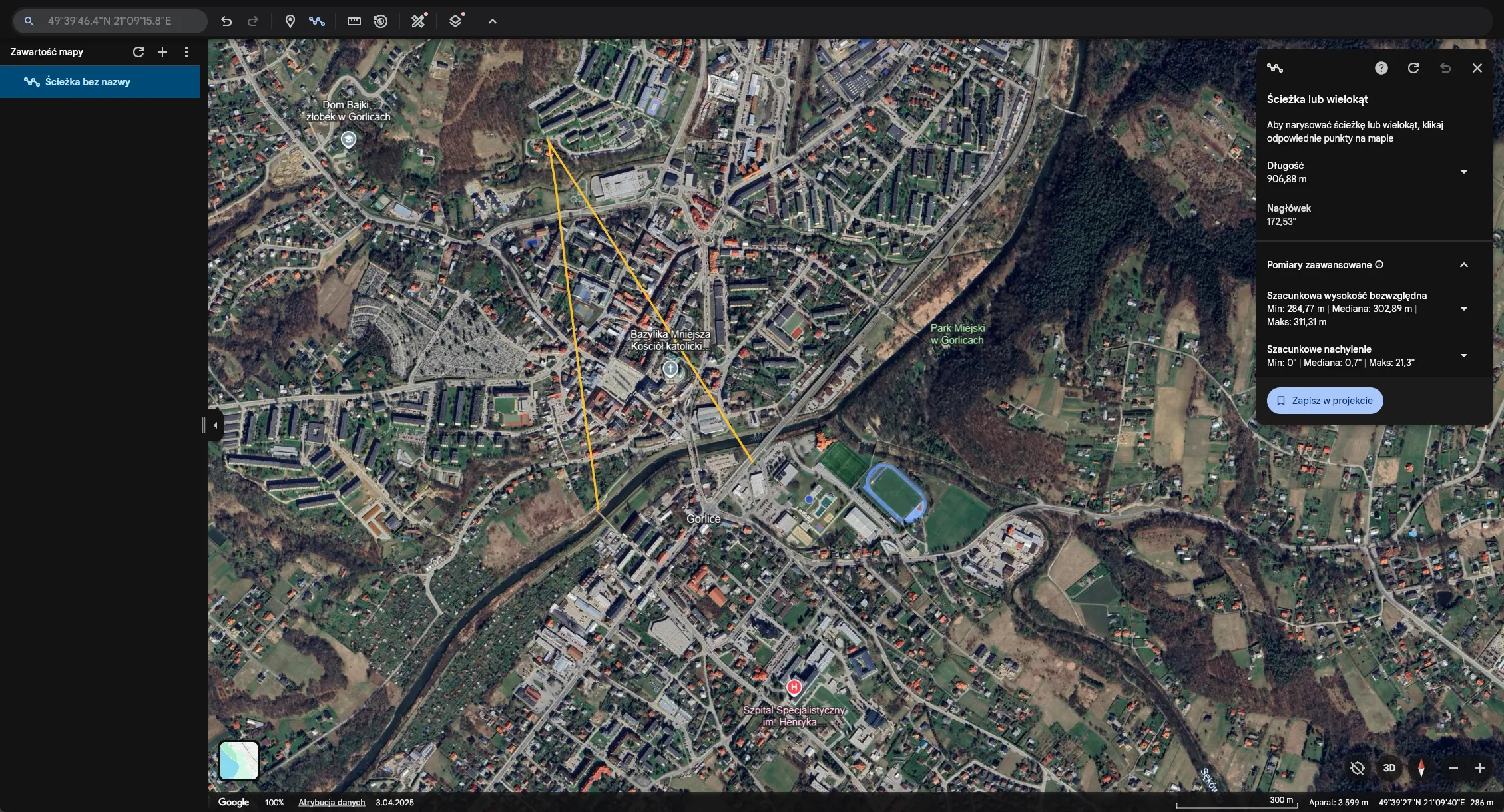

  6. Narysuj drugą linię, która ma mieć 172,5. Gdy pojawią się na mapie dwie linie, to otrzymasz zwizualizowaną wiązkę.

Jak długie mają być te linie? Jak daleko taka antena nadaje?

Nikt nie odpowie Ci na to pytanie. Jeśli jest otwarta przestrzeń, to fale radiowe z takiej anteny mogą lecieć nawet kilkadziesiąt kilometrów. Jeśli są przeszkody terenowe, to ten zasięg się zmniejsza.

Po co wizualizować wiązkę?

Aby sprawdzić, czy jesteś w zasięgu anteny kierunkowej.
