Instalacja klienta MeshCore na płytce Xiao nRF52840 + Wio-SX1262

Info

Poradnik dotyczy flashowania płytki pod systemem Windows.

Info

Przed rozpoczęciem wykonywania tego poradnika zainstaluj przeglądarkę Google Chrome lub Microsoft Edge.

Note

W tym poradniku na płytce zostanie zainstalowanie oprogramowanie typu "klient". Więcej o rolach i ich sposobie działania znajdziesz na tej stronie.

Danger

Przed podłączeniem płytki do zasilania obowiązkowo podłącz antenę! Urządzenie pracujące bez anteny może ulec uszkodzeniu!

1. Podłącz kabel USB do płytki, a następnie do komputera.

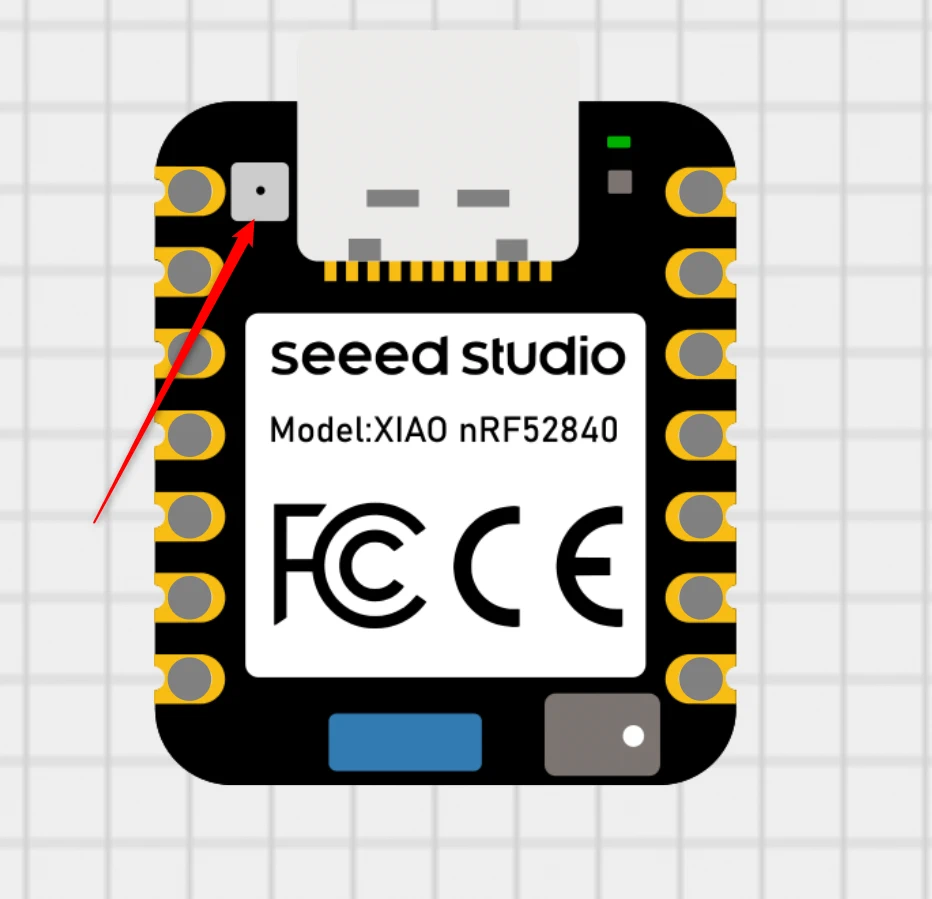

2. Weź cienki śrubokręt, owiń czubek izolacją i wciśnij dwa razy przycisk RST. Ostrożnie dotykaj płytkę, aby nie spowodować zwarcia, tym samym uszkodzenia płytki.

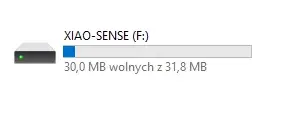

3. Po chwili na komputerze powinien pojawić się nowy dysk.



4. Uruchom przeglądarkę Google Chrome lub Microsoft Edge i wejdź na tę stronę internetową.

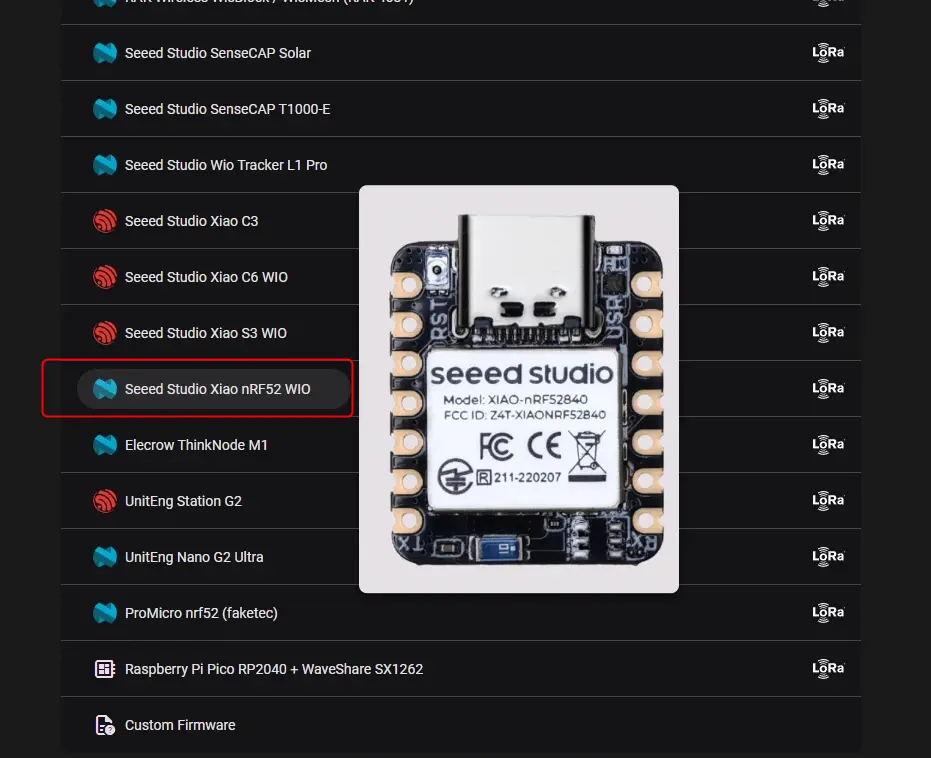

5. Wybierz z listy urządzenie. W przypadku tego poradnika jest to Seeed Studio Xiao nRF52 WIO.

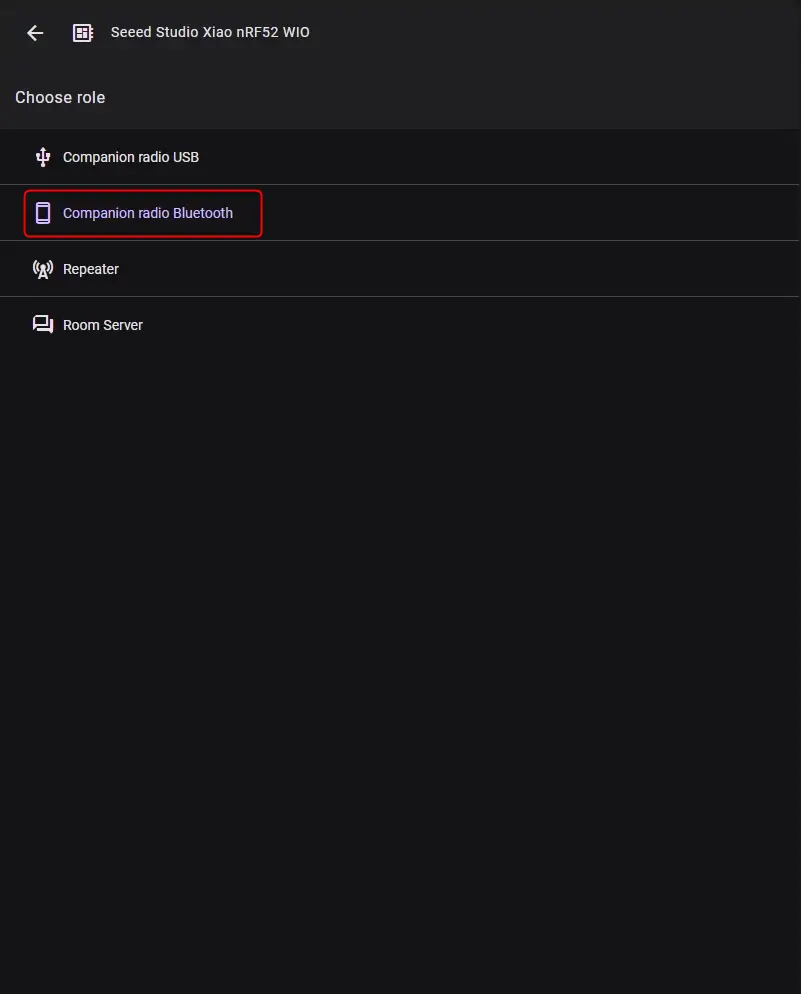

6. W kolejnym kroku wybierz Companion Radio Bluetooth.

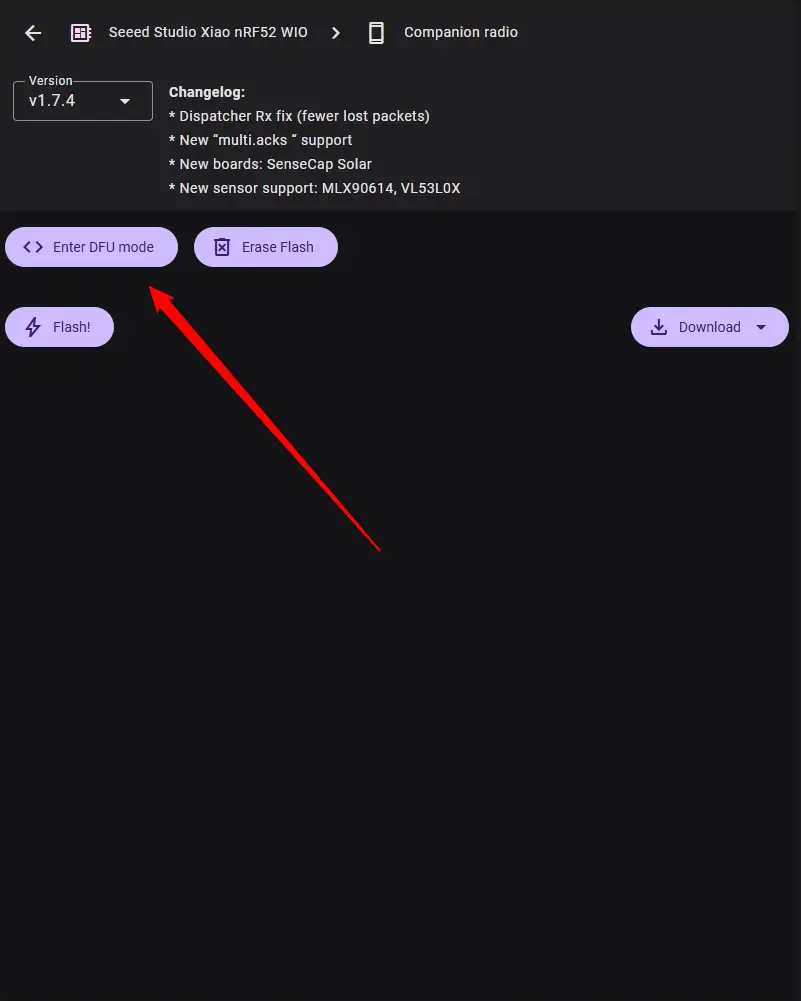

7. Kliknij na przycisk Enter DFU mode.

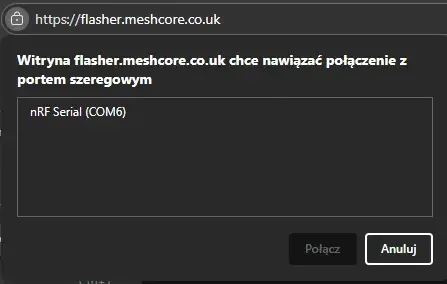

8. W lewym, górnym rogu pojawić się okno z wyborem urządzenia, w którym to powinna widnieć podłączona płytka. Wybierz ją i kliknij na Połącz.

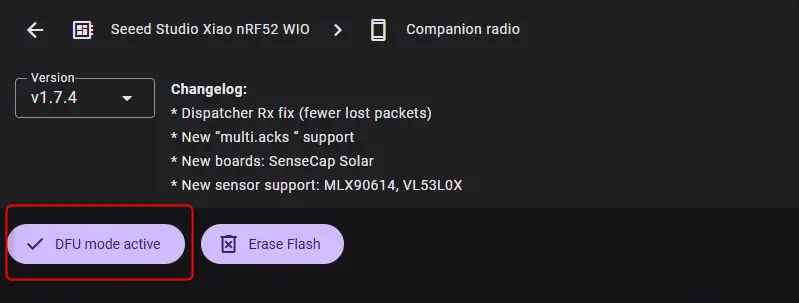

9. Po kilku sekundach przycisk Enter DFU mode powinien zmienić napis na DFU mode activate.

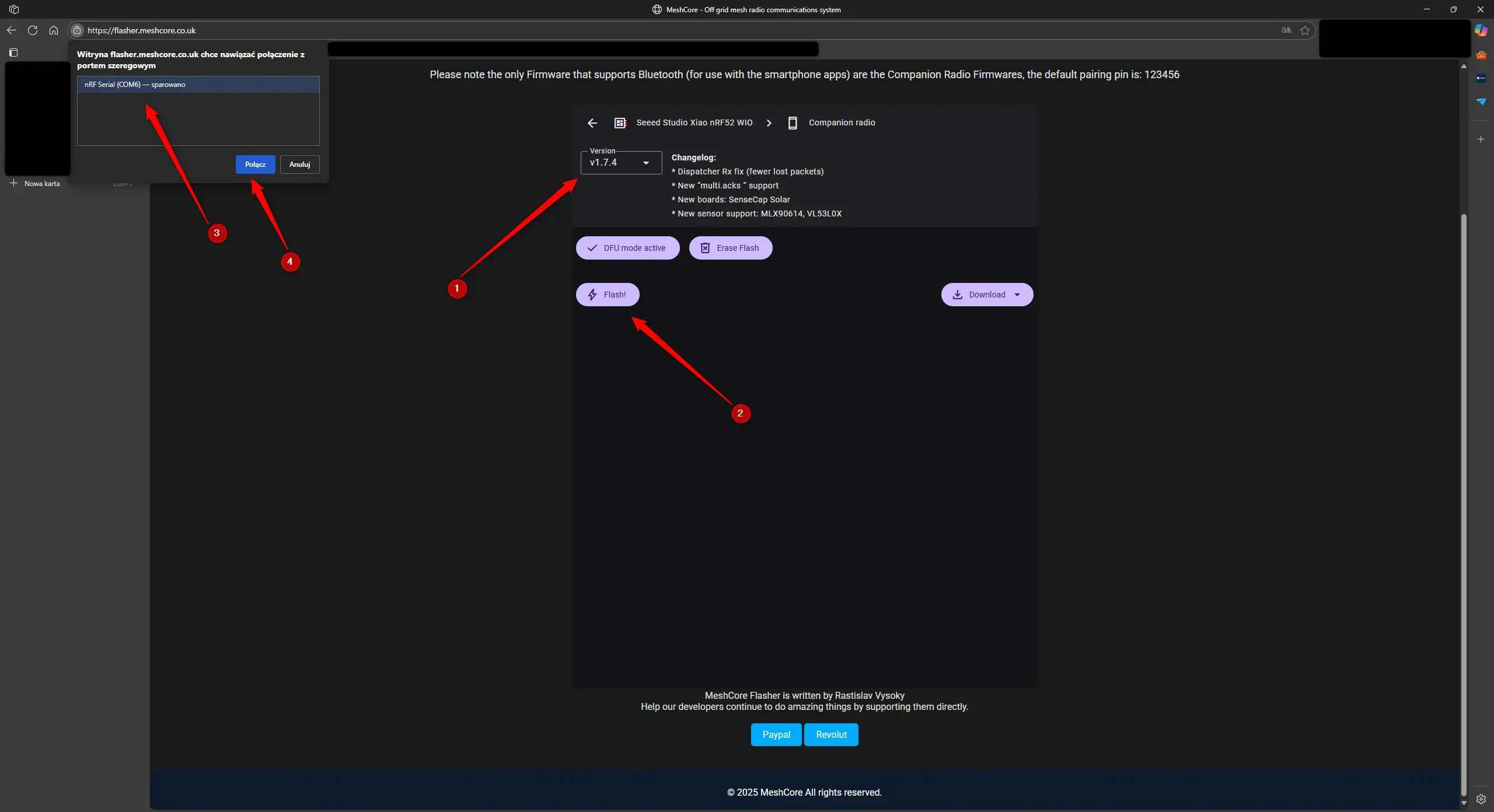

10. Wybierz najnowszą dostępną wersję, kliknij na Flash, i w oknie z lewej strony wybierz płytkę.

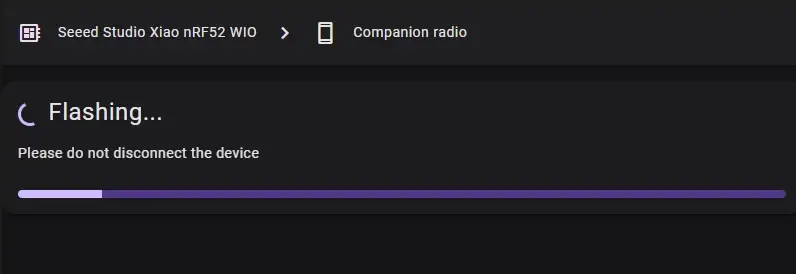

11. Rozpocznie się procedura zapisu oprogramowania na urządzeniu.

    Danger

    Podczas flashowania urządzenia nie zamykaj karty z oknem instalatora oraz nie zamykaj przeglądarki. Cierpliwie poczekaj na zakończenie procesu.

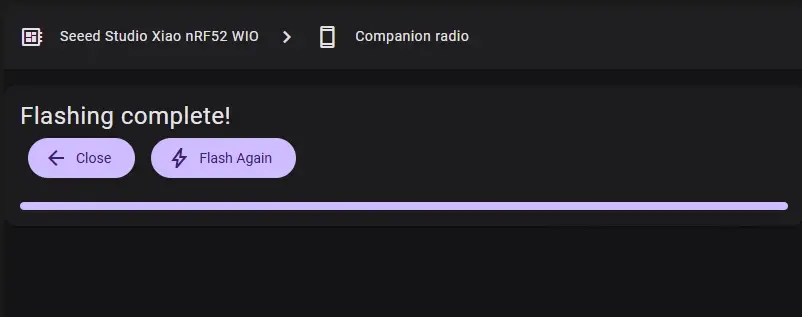

    12. Kiedy pojawi się komunikat o zakończeniu procesu flashowania, płytka uruchomi się ponownie już z zainstalowanym oprogramowaniem MeshCore.



    13. Kliknij tutaj, aby przejść dalej.
